Кабели для подключения NVMe к контроллерам Broadcom
С появлением SAS/SATA/NVMe-контроллеров Broadcom серии 9500 расширилась номенклатура кабелей для подключения к накопителям и бэкплейнам. Пришло время свести всю информацию о кабелях в общую таблицу.
Кабели для контроллеров серии 9400
В первом поколении трёхрежимных контроллеров Broadcom использовались разъёмы SFF-8643 (Mini SAS HD). Для подключения SAS/SATA можно использовать кабели Broadcom (см. первую таблицу из этого документа), либо качественные кабели других производителей, в том числе Supermicro.
С NVMe всё несколько сложнее. В наиболее популярных корпусах Supermicro с поддержкой NVMe (216BE1C4, 826BE1C4) для подключения NVMe-накопителей используются дополнительные разъёмы SFF-8643. Чтобы отличить их от аналогичных разъёмов для SAS, они выполнены из пластика бежевого цвета. Для подключения контроллеров Supermicro требуются специальные кабели, например, CBL-SAST-0590. Но для контроллеров Broadcom они не подходят. В данном случае требуется кабель Broadcom 05-50061-00.

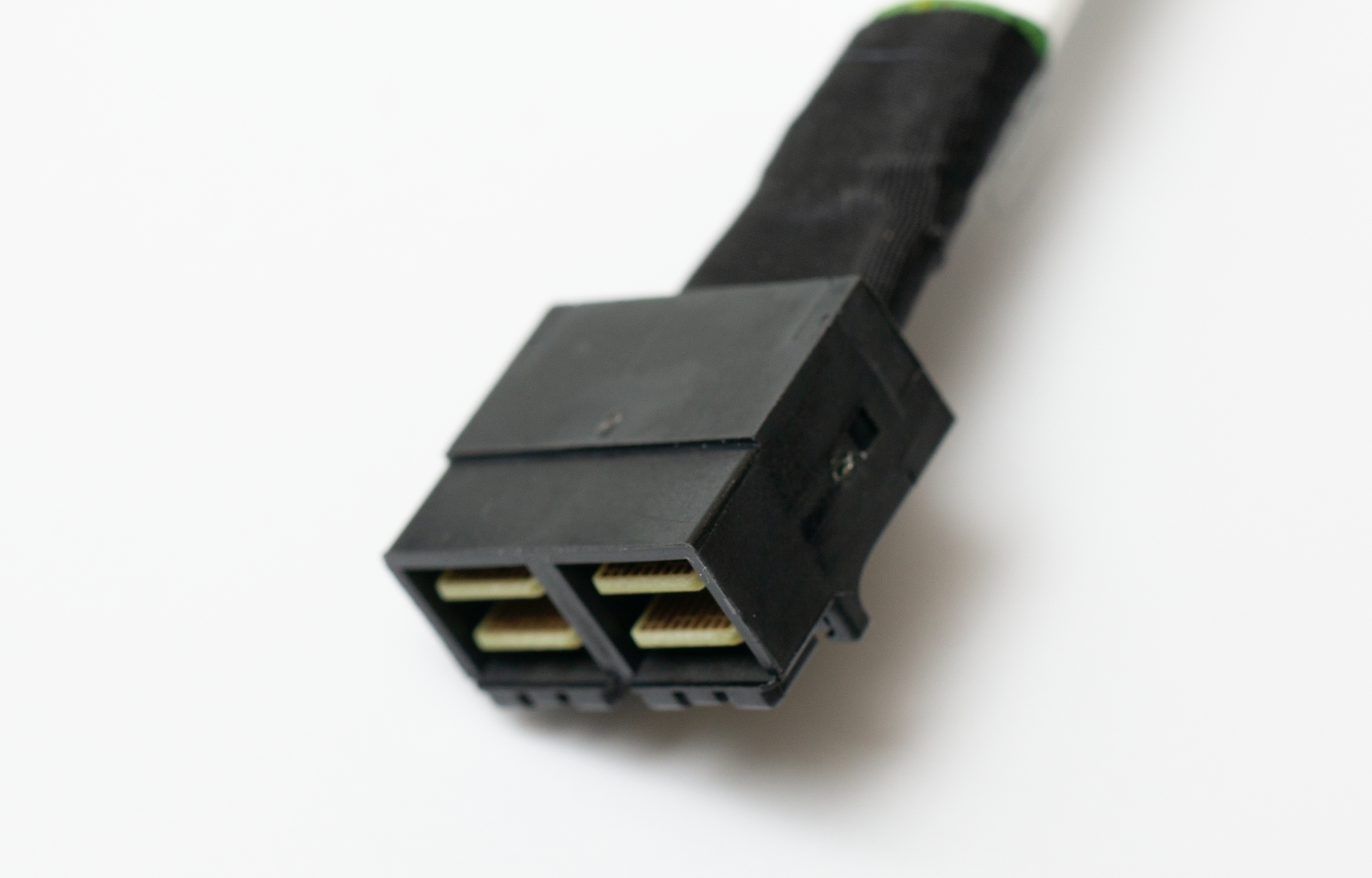

Обратите внимание, что все NVMe-кабели для контроллеров 9400 имеют сдвоенный SFF-8643 на входе. Это связано с тем, что режим контроллера (профиль) переключается только группами по 8 PHY, т.е. на контроллере 9460-8i нельзя получить 4 порта SAS, задействовав второй разъём для накопителя NVMe.
Кабели Direct Drive Connect предназначены для прямого подключения накопителей форм-фактора U.2 к контроллеру. Питание подключается через 4-контактный Molex.
| 05-50061-00 | Cable, U.2 Enabler, HD to HD(W), SMC, 1M | x8 SFF-8643 | 2 x4 SFF-8643 Mini SAS HD (White) |
| 05-50062-00 | Cable, U.2 Enabler, HD to OCuLink 1M | x8 SFF-8643 | 2 x4 SFF-8612 OCuLink |
| 05-50063-00 | Cable, U.2 Enabler, HD to SlimLine 1M | x8 SFF-8643 | 2 x4 SFF-8654 SlimLine |
| 05-50065-00 | Cable, U.2 Enabler, HD to SFF8639 0.5M | x8 SFF-8643 | 2 x4 SFF-8639 Direct Drive Connect |
| 05-50064-00 | Cable, U.2 Enabler, HD to SFF8639 1M | x8 SFF-8643 | 2 x4 SFF-8639 Direct Drive Connect |
Кабели для контроллеров серии 9500
Помимо поддержки PCIe 4.0 и U.3 вместе с Universal Backplane Management (поддержка U.3 действительно нужна новому поколению накопителей, см. наш обзор Kioxia CD-6 и CM-6) контроллеры Broadcom 9500 получили новый разъём — x8 SlimSAS, он же SlimLine, он же SFF-8654. Разъём содержит сразу 8 линий, позволяет сэкономить место на плате контроллера и решает проблемы совместимости, появившиеся во времена использования SFF-8643. Узкая разновидность SlimSAS, на 4 линии, используется в некоторых бэкплейнах, в том числе Supermicro.
| 05-60001-00 | Cable, x8 8654 to 2x4 8612, AltWiring 1M | x8 SFF-8654 (SlimSAS) | 2 x4 SFF-8612 (OCuLink) |
| 05-60002-00 | Cable, x8 8654 to 2x4 8643 (W), SMC, 1M | x8 SFF-8654 (SlimSAS) | 2 x4 SFF-8643 Mini SAS HD (NVMe) |
| 05-60003-00 | Cable, x8 8654 to 2x4 8643, 9402 SAS 1M | x8 SFF-8654 (SlimSAS) | 2 x4 SFF-8643 Mini SAS HD (SAS) |
| 05-60004-00 | Cable, x8 8654 to 2x4 8654, 9402 1M | x8 SFF-8654 (SlimSAS) | 2 x4 SFF8654 SlimSAS |
| 05-60005-00 | Cable, x8 8654 to 2xU.2 Direct, 1M | x8 SFF-8654 (SlimSAS) | 2xU.2 Direct Connect |
| 05-60006-00 | Cable, x8 8654 to 8xU.3 Direct 1M | x8 SFF-8654 (SlimSAS) | 2xU.3 Direct Connect |
| 05-60007-00 | Cable, x8 8654 to 1x8 8654, 9402 1M | x8 SFF-8654 (SlimSAS) | 1 x8 SFF8654 SlimSAS |
