2-контроллерные СХД начального уровня (продолжение)

Год назад мы опубликовали статью «2-контроллерные СХД начального уровня», которая вызвала интерес у наших читателей.

С тех пор ситуация в этом сегменте существенно изменилась в лучшую сторону, появились новые актуальные тренды. Про них мы и поговорим. А заодно кратко рассмотрим технические характеристики актуальных на сегодняшний день моделей СХД.

Благодаря новым прорывным технологиям, прежде всего новым мощным процессорам от Intel, дистанция между начальным и средним сегментом СХД существенно сокращается. Например, флагманская модель Infortrend (типичного производителя СХД в начальном сегменте) EonStor DS 4000 U или gen.2 вполне способна применяться в продакшене на передовой бизнес-процессов, будь то базы данных, виртуальные рабочие столы или видео редактирование. С другой стороны, в традиционных приложениях в начальном сегменте, таких как видеоредактирование и бэкап, системы начального уровня предлагают существенно возросшие показатели расширяемости объема практически без потери в производительности.

В этой статье мы рассмотрим некоторые СХД начального уровня, такие как Storwise 7000 от IBM, HP MSA 2040 и 3PAR 7200, Infortrend DS4000, NetApp5600, DotHill 6004 и Qsan Aegis LX.

За последние годы СХД с двумя контроллерами стали вариантом по умолчанию для многих клиентов. Вместе с тем, разница в стоимости одной и двухконтроллерной версии довольна существенна в наиболее производительных системах начального сегмента, что очень актуально в связи с кризисом. Выходом является покупка одноконтоллерной версии с возможностью апргрейда до двухконтроллерной. Если же контроллера два, то режим работы должен быть активный-активный. Никто не хочет платить за второй, если он просто простаивает и не отрабатывает свои IOPS’ы.

Новые тренды:

  • Контроллеры. Возможность апгрейда контроллера с одного до двух. В связи с кризисом, покупать двухконтроллерную версию сразу может быть дорого. Например, у Infortrend большинство моделей младших серий хоть и имеют одноконтроллерную версию, но во многих случаях их нельзя проапгрейдить до 2х-контроллерной. В более производительной, гибкой и чуть более дорогой 4000 серии во все модели с одним контроллером можно добавить второй контроллер.
  • Хост-интерфейсные платы. Выбор между 8/16 Гб/с FC или 1/10 Гб/с iSCSI или же 6/12Гб/с SAS лежит на системном интеграторе или администраторе. Они сами выбирают, а чаще всего встраивают СХД в существующую среду. Поэтому главным вопросом будет не сам стандарт, а поддержка как можно большего их количества. Двойные хост-платы. Большее число хост портов. Конвергентные платы. В последнее время растут требования к пропускной способности канала с одной стороны. С другой стороны обновление инфраструктуры это дополнительный расходы, как финансовые так и временные. Тот же Infortrend в 4000-й серии, за счет 2-х съемных хост-интерфейсных карт на контроллере предлагает большее количество хост-портов (до 20), различные типы и комбинации интерфейсов (см. таблицу ниже) за счет использования опциональных интерфейсных плат, а также новых конвергентных плат (такие платы в которых совмещены различные хост-интерфейсы. Платы можно отконфигурировать в нужный интерфейс согласно вашим потребностям).

    Тип интерфейсаКоличество портов*
    16 Гб FC8
    8 Гб FC16
    10 Гб iSCSI16
    12 Гб SAS8
    10 Гб FCoE16
    Гибридные платы16 Гб FC + 1 Гб iSCSI8+4
    8 Гб FC + 1 Гб iSCSI16+4
    10 Гб iSCSI + 1 Гб iSCSI16+4
    12 Гб SAS + 1 Гб iSCSI8+4
    10 Гб FCoE + 1 Гб iSCSI16+4
    10 Гб iSCSI + 16 Гб FC8+4
    10 Гб iSCSI + 8 Гб FC8+8
    *на 2-контроллерную СХД при использовании 4-х хост-плат.

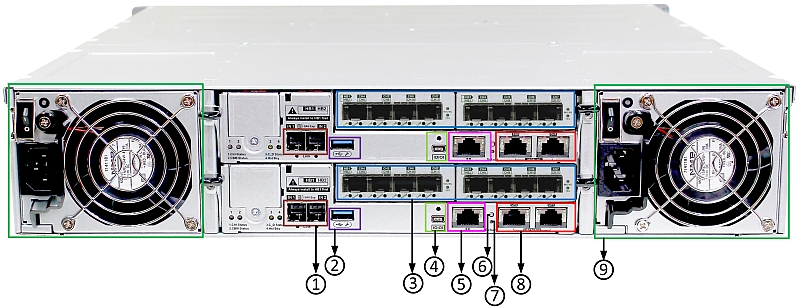

    1. Порты расширения 12 Гб SAS
    2. Порт USB 3.0
    3. Хост-интерфейсные платы
    4. Порт RS-232
    1. Порт Ethernet для конфигурирования и управления
    2. Кнопка сброса настроек
    3. Индикатор сброса настроек
    4. Хост-порт 1 Гб iSCSI (встроенный)
    5. Источник питания и вентилятор

  • Дисковые полки на SAS 12 Гб позволяют не терять в производительности при расширении объема. В плане наращивания объема Infortrend и раньше показывал отличные результиаты — 360 дисков для 3000-й серии. В новой 4000-й серии производитель заявляет о поддержке 444 дисков, что вместе с 8ТБ дисками дает солидную емкость в 3,5 ПБ.
  • Технология суперконденсатор + флеш-память. На смену аккумуляторам приходят суперконденсаторы. Их не надо менять раз в год. Упрощается конструкция системы, соответственно увеличивается надежность и падает цена. Надо еще добавить, что не у всех производителей аккумуляторы имеют поддержку горячей замены и надо выключать систему, что не всегда допустимо.

По подключению JBOD’ов все не сильно изменилось. Используют двухпутевое подключение, при котором для второго контроллера используется обратный порядок подключения. Это позволяет сохранить подлкючение к остальным полкам при выходе из строя промежуточной. Также производители перешли с 6 на 12 Гб SAS.

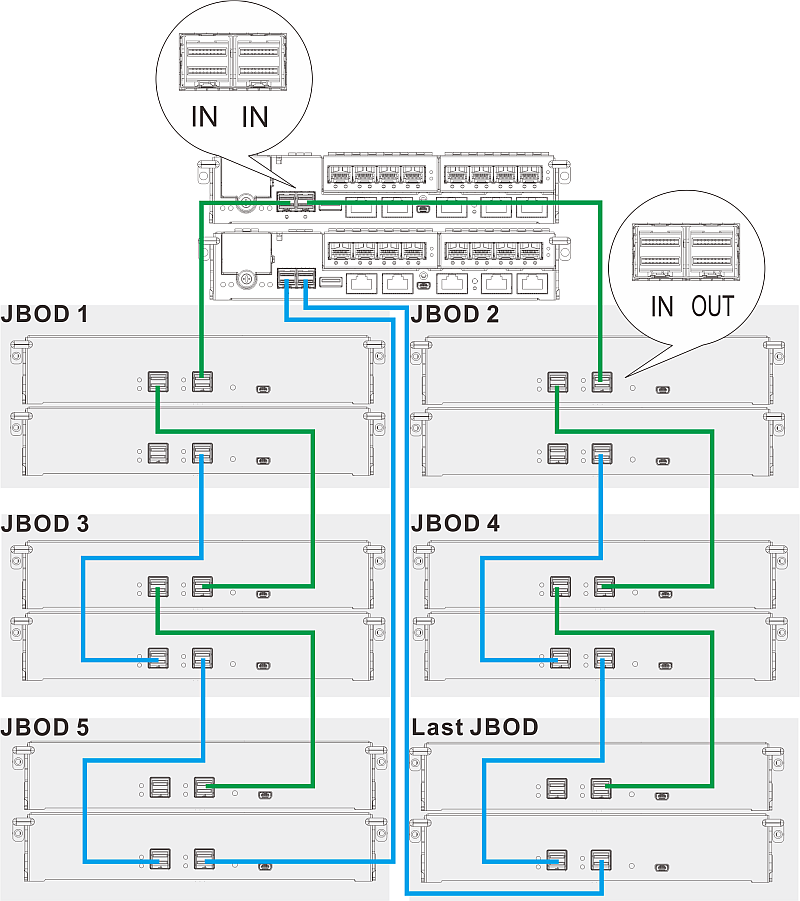

Рисунок 3. Пример подключения JBOD для DS 4000 одновременно с прямой и обратной последовательностью, с целью сохранения работоспособности системы при выходе из строя промежуточных звеньев.

Каноническое же подключение СХД к серверу тоже осталось неизменным. Испульзуется 2 контроллера, которые подключается к серверу через 2 коммутатора. Работоспособность сохраняется при наличии хотя бы одного пути от сервера к СХД. Ну и плюс стоит не забывать про MPIO, который позволяет выбирать более быстрый путь в зависимости от загрузки той или иной сети. Для оптимального использования ресурсов СХД в спецификациях SCSI существует протокол ALUA (Asymmetric Logical Unit Access), позволяющий корректно использовать все доступные пути в MPIO: использовать только оптимальные пути, переключаться на другие доступные пути в случае неисправности оптимальных путей и автоматически переключаться обратно при их появлении. Конечно нельзя сказать, что приведенная схема единственно правильная. Каждый строит свою систему исходя из задач и окружения.

Рисунок 4. Пример топологии.

Функционал

Набор же функций и сервисов данных, поддержку операционных систем и гипервизоров производители не сильно поменяли. Практически все производители предлагают более менее стандартный набор enterprise-сервисов, с небольшими отклонениями. Это конечно же все виды RAID (0, 1(0+1), 3, 5, 6, 10, 30, 50, 60), локальная репликация (Snapshot, Volume copy/mirror), удаленная репликация, тонкое выделение объема (Thin provisioning), шифрование данных (Self-encrypting drives), четырехуровневый тиринг (Automated storage tiering), SSD Cache, поддержка различных версий Windows, Linux, Solaris, Mac OS X, VMware, Citrix и так далее. Поддержка MPIO. Eсть пользовательский веб интерфес для контроля системы.

Infortrend EonStor DS 1000/2000/3000/4000

Компания Infortrend с 1993 года занимается разработкой и производством систем хранения данных. Согласно отчету аналитических компаний Gartner и IDC, компания Infortrend является одним из мировых лидеров в начальном сегменте СХД уровня предприятий в том числе и на российском рынке. В начальном сегменте у компании есть интересные модели NAS’ов с блочным доступом по iSCSI, а так же широкой модельный ряд SAN’ов для начального уровня предприятий различного форм-фактора.

У компании на российском рынке широкое распространение получила линейка 2-контроллерных СХД начального уровня EonStor DS. Актуальными являются серии EonStor DS 1000, 2000, 3000, 4000. Обратите внимание, что многие ресселеры по-прежнему предлагают старые поколения RAID систем серии EonStor DS G6 и ES, которые Infortrend недавно снял с производства, в то время как аналоги из новых серий и мощнее и даже дешевле. Infortrend не использует брендирование дисков, допустимо применение любых дисков из списка совместимости, что положительно сказывается на стоимости готового решения. Топовой моделью компании Infortrend на текущий момент является второе поколение DS4000 c индексом U или gen. 2

Основными достоинствами и отличиями от младших линеек и от DS4000 первого поколения стала повышенная производительность. До 1,5млн IOPS. Существенно возросла пропускная способность. Теперь она составляет 11000/5500 МБ/с. Оперативной памяти тоже добавили. Размер ее подрос с максимальных 32 ГБ до 128 ГБ, по-видимому за счет использования новейшего Intel Xeon D-1500. Существенные детали мы обобщили в таблице

Форм-фактор
  • 3U, 16x 3.5" HDD
  • 2U, 24x 2.5" HDD
Подключение хостов
  • 4 x 16 Гб FC
  • 8 x 8 Гб FC
  • 8 x 10Гб iSCSI (SFP+ или RJ-45)
  • 4 x 10Гб iSCSI (SFP+)
  • 8 x 10Гб iSCSI/FCoE
  • 4 x 12Гб SAS
Встроенные порты (на контроллер)2 x 1Гб iSCSI
Модульный дизайн хост-интерфейсных платДа
Кэш (на контроллер)2 ГБ по умолчанию, расширяется до 64 ГБ
Порты расширения (на контроллер)2 12Гб SAS 3.0 x4
Полки расширения (JBOD'ы)
  • 3U, 16x 3.5" HDD
  • 4U, 60x 3.5" HDD
Максимальное количество дисков
  • LFF: 436 (7x 4U60)
  • SFF: 444
Защита кэшасуперконденсатор + флеш-память
Максимальный размер LUN'а512 ТБ
Максимальное кол-во LUN'ов2048
Поддержка RAID0, 1, 10, 3, 30, 5, 50, 6, 60
Производительность
  • IOPS на чтение при 100% попадании в кэш: 1'500'000
  • IOPS на чтение/запись: 600'000/190'000
  • Последовательный доступ: 11000/5500 МБ/с

HP MSA 1040/2040

СХД HP MSA2040 является заменой предыдущей модели MSA P2000 G3. Производится компанией DotHill, соответствует серии DotHill 4000. Выбор в пользу Hеwlett-Packard может быть обусловлен необходимостью в использовании расширенной поддержки с гарантированным временем восстановления.

На что обратить внимание:

  • Серия MSA1040 — бюджетный вариант с меньшей производительностью и масштабируемостью. Не имеет поддержки SSD.

Форм-фактор
  • HP MSA 1040 SFF, 2040 SFF: 2U, 24x 2.5"
  • HP MSA 1040 LFF, 2040 LFF: 2U, 12x 3.5"
Интерфейсы Кол-во портов на один контроллер:
  • HP MSA 1040: 2x FC 8Гбит/с или 2x iSCSI 10Гбит/с SFP+ или 2x iSCSI 1Гбит/с RJ-45
  • HP MSA 2040 SAS Controller: 2x SAS3 (4x12Гбит/с)
  • HP MSA 2040 SAN Controller: 4x FC 8Гбит/с или 4x FC 16Гбит/с или 4x iSCSI 10Гбит/с SFP+ (в зависимости от установленных трансиверов)
Кэш
  • 4ГБ на контроллер
Макс. число дисков
  • 1040: 99 дисков, максимум 3 дополнительные дисковые полки (2U, 24x 2,5" или 2U, 12x 3,5")
  • 2040: 192 диска, максимум 7 дополнительных дисковых полок (2U, 24x 2,5" или 2U, 12x 3,5")
Функционал
  • Thin provisioning
  • MSA 2040: SSD-кэш
  • MSA 2040: Automated storage tiering (ярусное хранение) — 3 уровня (использование SSD в ярусном хранении требует приобретения отдельной лицензии)
  • Снапшоты
  • Локальное клонирование томов
  • Асинхронная репликация (кроме SAS)
  • MSA 2040: Поддержка VAAI, интеграция с VMware SRM
Различные конфигурационные пределы
  • 512 LUN'ов
Производительность*
  • MSA 1040: 29,4 тыс. IOPS, 3100/2000МБ/с чтение/запись (2 контроллера)
  • MSA 2040: 85 тыс. IOPS, 6310/4800МБ/с чтение/запись (2 контроллера)
*указана реальная производительность в определенных конфигурациях, а не теоретический предел

HP 3PAR StoreServ 7200c

Более производительная модель от HP
Форм-фактор2U, 24x 2.5" HDD
Подключение хостов
  • 4 x 16 Гб FC
  • 8 x 8 Гб FC
  • 4 x 10Гб iSCSI (SFP+ или RJ-45)
  • 2 x 10Гб iSCSI/FCoE
  • 8 x 1Гб iSCSI
Встроенные порты (на контроллер)
  • 4 x 16 Гб FC
  • 4 x 8 Гб FC
Модульный дизайн хост-интерфейсных платДа
Кэш (на контроллер)40 ГБ
Порты расширения (на контроллер)2 6Гб SAS 3.0 x4
Полки расширения (JBOD'ы)
  • 4U, 24x 3.5" HDD
  • 2U, 24x 2.5" HDD
Максимальное количество дисков
  • LFF: 240 (9 x 4U24)
  • SFF: 240 (9 x 4U24)
Защита кэшаBBU + флеш-память
Поддержка RAID0, 1, 5, 6

NetAPP 5500/5600

Очень сильный игрок на российском и мировом уровне.
Форм-фактор
  • 2U, 12x 3.5" HDD
  • 4U, 60x 3.5" HDD
  • 2U, 24x 2.5" HDD
Подключение хостов
  • 4 x 16 Гб FC
  • 4 x 10Гб iSCSI (SFP+)
  • 4 x 12Гб SAS
  • 2 x 56Гб InfiniBand
Встроенные порты (на контроллер)нет
Модульный дизайн хост-интерфейсных платДа
Кэш (на контроллер)12 ГБ
Порты расширения (на контроллер)2 6Гб SAS 3.0 x4
Полки расширения (JBOD'ы)
  • 2U, 12x 3.5" HDD
  • 4U, 60x 3.5" HDD
  • 2U, 24x 2.5" HDD
Максимальное количество дисков
  • LFF: 384 (6 x 4U60 + 2 x 2U12)
  • SFF: 384 (15 x 2U24 )
Защита кэшаBBU + флеш-память
Поддержка RAID0, 1, 10, 3, 5, 6, DDP

QSAN AEGIS SAN LX

Высшая модель в линейке от тайваньского производителя QSAN.
Подключение хостов
  • 2 x 16 Гб FC
  • 4 x 8 Гб FC
  • 2 x 10Гб iSCSI (SFP+)
  • 4 x 1Гб iSCSI
Встроенные порты (на контроллер)2 x 1Гб iSCSI
Модульный дизайн хост-интерфейсных платДа
Кэш (на контроллер)максимум 32 ГБ
Порты расширения (на контроллер)2 6Гб SAS 3.0 x4
Полки расширения (JBOD'ы)
  • 2U, 12x 3.5" HDD
  • 4U, 60x 3.5" HDD
  • 2U, 24x 2.5" HDD
Максимальное количество дисков256
Защита кэшаBBU

IBM Storwise v7000

Вернуться к списку

Форм-фактор
  • 2U, 12x 3.5" HDD
  • 2U, 24x 2.5" HDD
Подключение хостов
  • 2 x 16 Гб FC
  • 4 x 8 Гб FC
  • 2 x 10Гб iSCSI/FCoE
  • 2 x 1Гб iSCSI
Кэш (на контроллер)32–64 ГБ
Порты расширения (на контроллер)2 6Гб SAS 3.0 x4
Полки расширения (JBOD'ы)2U, 12x 3.5" HDD
  • 2U, 24x 2.5" HDD
  • Максимальное количество дисков
    • LFF: 252 (20 x 2U12)
    • SFF: 504 (20 x 2U24 )
    Защита кэшаBBU + флеш-память
    Поддержка RAID0, 1, 10, 5, 6
