Новые MUX-платы для СХД Infortrend

15.05.18

Для двухконтроллерных систем хранения данных, использующих SAS в качестве бэкенда, требуются диски SAS, а не SATA. Каждый диск SAS имеет два физических интерфейса. В двухконтроллерных системах первый интерфейс каждого диска через первый экспандер подключён к первому контроллеру, второй порт — ко второму контроллеру. Диски SATA оснащены только одним интерфейсом, следовательно второй контроллер системы не получит доступа к такому диску.

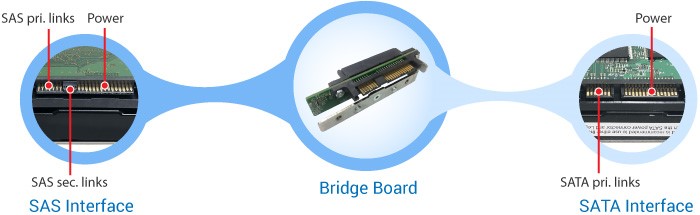

Для обхода данного ограничения существуют SAS/SATA-мультиплексоры (они же интерпозеры) или MUX-платы. Такие платы прежде всего обеспечивают два порта для дисков SATA (с разными WWN-адресами) и могут добавлять другие функции совместимости с SAS, например, поддержку очереди команд с большей глубиной и поддержку T10 DIF. В настоящее время весь модельный ряд серверных дисков 7200 об/мин выпускается как с SATA, так и с SAS интерфейсами, но необходимость применения MUX-плат остается для сравнительно недорогих SSD с интерфейсом SATA.

Дисковые лотки систем хранения данных Infortrend имеют увеличенную глубину для размещения MUX-плат.

До недавнего времени MUX-платы от Infortrend обладали одним существенным недостатком — они ограничивали скорость подключения любых дисков SATA до 3 Гбит/с. Новое поколение MUX-плат устраняет это ограничение — для дисков SATA-3 пропускная способность 6 Гбит/с сохраняется.

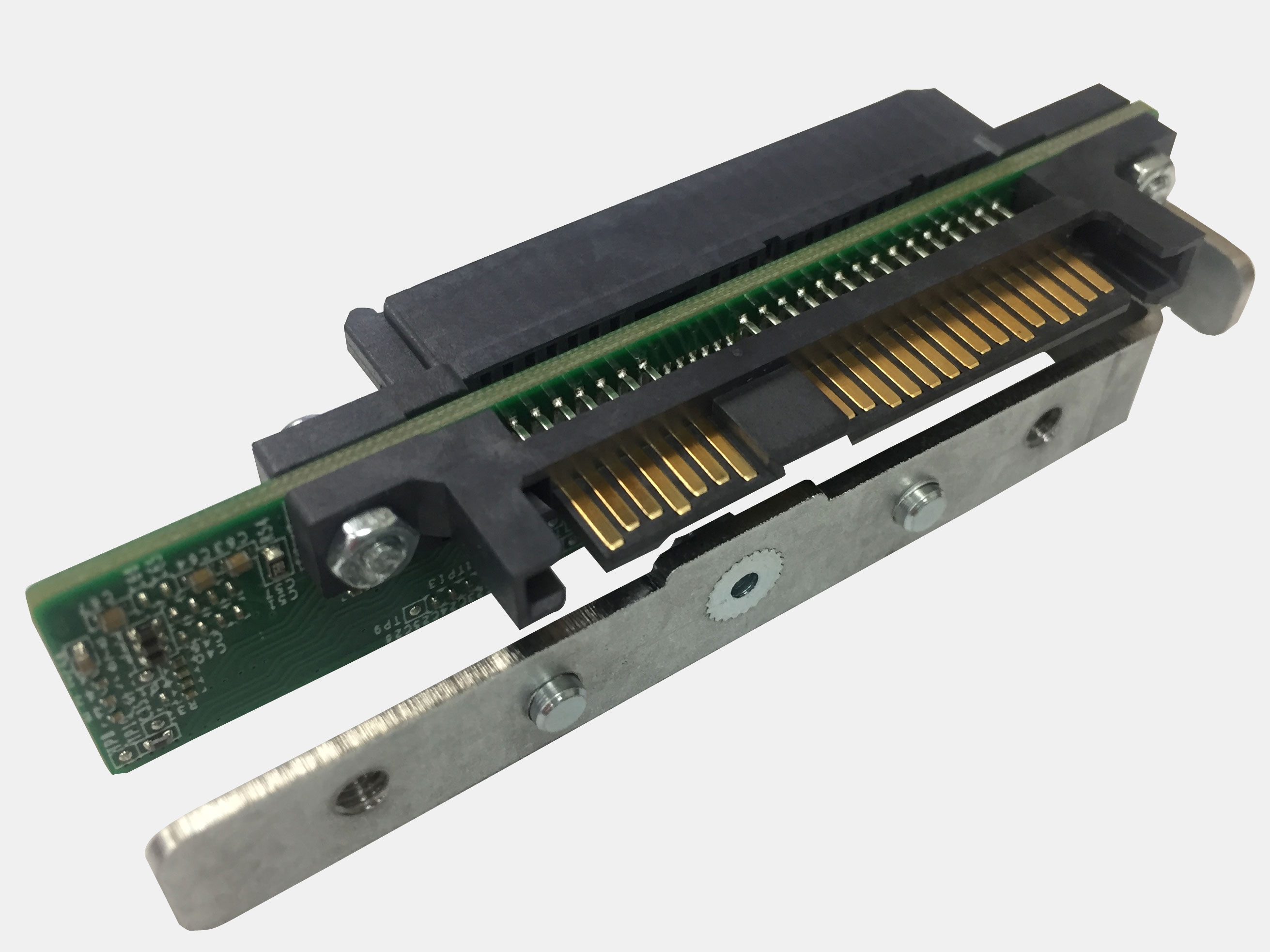

Новые MUX-платы совместимы со всеми системами хранения EonStor DS и GS, за исключеним форм-фактора 4U60. Существует два партномера:

• 9AHMUX6G-0010. Для моделей с 2.5” (2U-24) и 3.5” отсеками. Поддержка со стороны систем EonStor DS доступна сейчас, для GS — ожидается в третьем квартале 2018 года.
• 9BHMUX6G-0010. Данная модификация предназначена для EonStor GS 2U-25. Появление ожидается в третьем квартале 2018 года.
